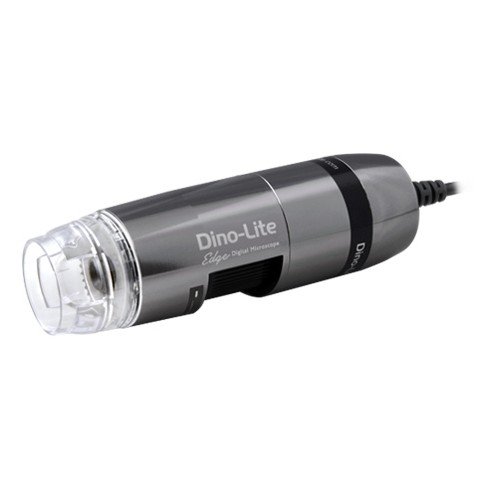

Dino-Lite AM7515MT4A

Digitální CMOS mikroskop s rozlišením 5 megapixel (2592 x 1944 pix) a zvětšením 415x~470x. Speciální funkce FLC, AMR, Koaxiální osvětlení 8 LED bílými diodami.

  • Rozlišení 2592 x 1944 pix
  • Zvětšení 415x~470x
  • Speciální funkce FLC, AMR, Koaxiální osvětlení
Objednací číslo 82000409
Cena původní 34 021 Kč
DPH 21 %
Cena s DPH 30 913 Kč
Dostupnost
na objednávku
Objednat

Popis

Model Dino-Lite AM7515MT4A je mimořádně kompaktní. Se zabudovaným koaxiálním osvětlením a 5 megapixelovým senzorem poskytuje výjimečný obraz ve světlém poli při zvětšení 415x - 470x. Díky speciální funkci Flexibilní LED Control (FLC) je kamera schopná zobrazit vetší detaily díky přepínáním mezi světlým a tmavým polem nebo jejich kombinací. Předností funkce Automatického načítání hodnot zvětšení (AMR) je optimalizace měření s účinností a přesností pro uspokojení potřeb většiny měřicích úloh.

Hlavní funkce Dino-Lite AM7515MT4A jsou:

Díky funkci flexibilního ovládání LED (FLC) lze ovládat a nastavovat LED zařízení Dino-Lite. Funkce FLC dokáže rozdělit LED osvětlení do 4 různých kvadrantů, které lze nastavit samostatně. Můžete si vybrat z 6 úrovní intenzity osvětlení.
Funkci FLC využijete, je-li potřeba objekt nasvítit ze strany nebo pokud určité části předmětu potřebují více nebo méně světla.

Díky funkci automatické načítání hodnot zvětšení (AMR) mikroskop automaticky detekuje a zobrazuje zvětšení Dino-Lite na monitoru. Zvětšení se zobrazí v rámci softwaru Dino-Lite a uloží se jako zachycený snímek. Funkce AMR zjednodušuje proces měření a zvyšuje přesnost měření. AMR se doporučuje v případě, kdy je třeba provést měření s vysokou přesností a/nebo kalibrovaná měření (kalibrace se provede manuálně).

Funkce FLC, AMR je funkční pouze v operačním systému Windows.

Koaxiální osvětlení a aplikace:

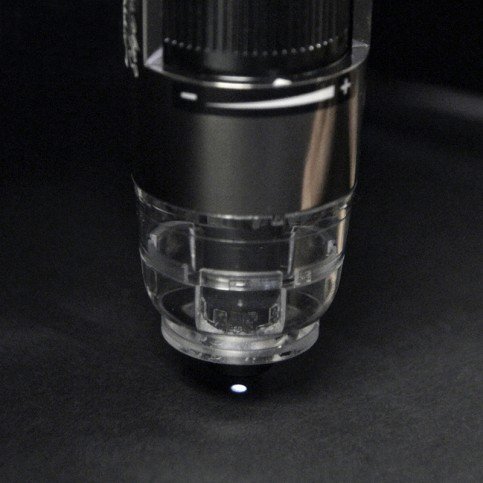

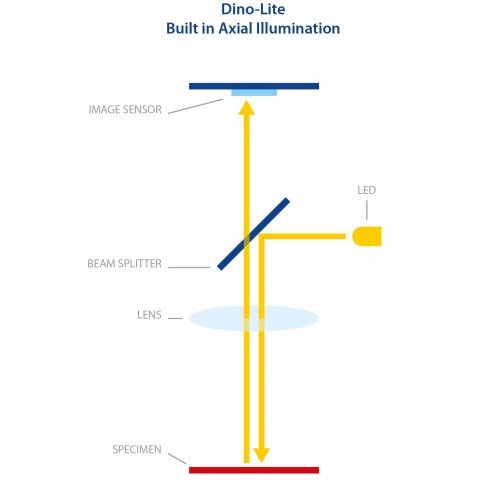

Při koaxiálním osvětlení je světelný paprsek v ose optické dráhy, a proto je osvětlena pouze ta část vzorku, která je rovněž viditelná mikroskopem. U modelů kamer Dino-Lite s koaxiálním osvětlením jsou bočně zabudovány LED diody. Světlo těchto LED diod dopadá na zrcadlo, které slouží jako dělič paprsku, který promítá světlo přímo na vzorek, a zároveň umožňuje, aby se zformovaný obraz mohl přímo vrátit nahoru ke snímači.

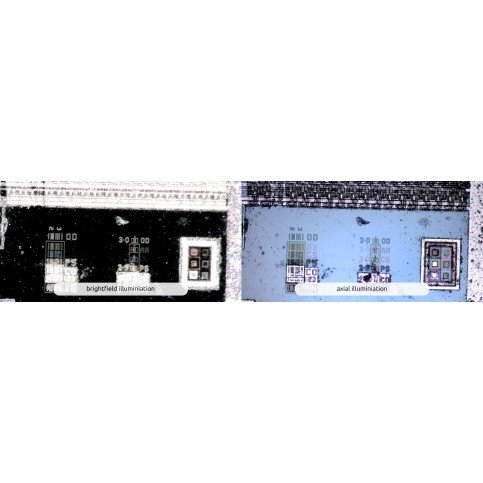

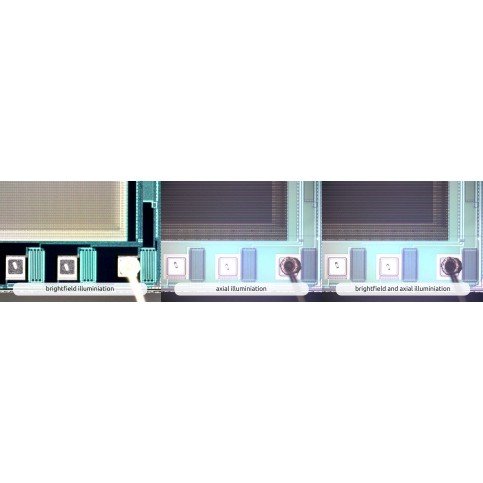

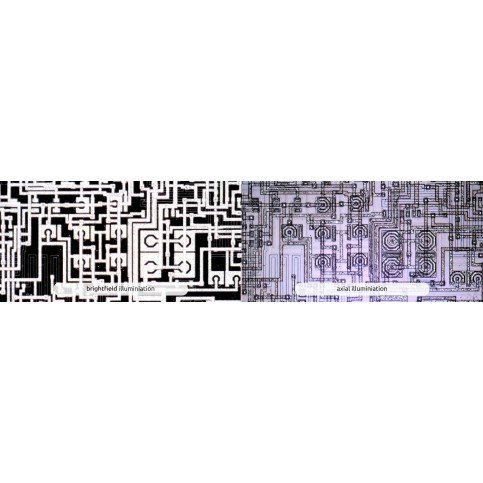

Koaxiální osvětlení se nejčastěji používá pro aplikace v polovodičovém průmyslu jako např. pro kontrolu kvality a inspekci desek tištěných spojů. Ve standardním světlém poli není struktura povrchu a vinutí zcela viditelná, zatímco s koaxiálním osvětlením se tyto detaily objeví.

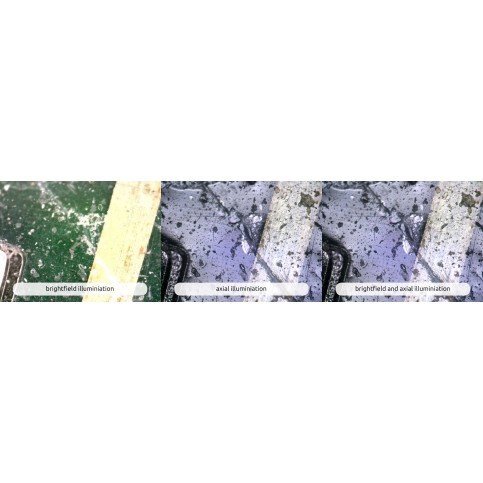

Dalšími aplikacemi je kontrola leštěných a chemicky ošetřených kovových povrchů, kontrola mikročipů, mikroelektroniky a mnohých dalších povrchů, které se ve světlém poli zobrazují jako ploché nebo bez kontrastu.

ZDARMA profesionální DinoCapture (Windows)/DinoXcope (pro MacOS) s podporou CZ lokalizace je nedílnou součástí kamery.
DinoCapture je pravidelně bezplatně aktualizován a je možná instalace na neomezené množství počítačů.

zvětšení Pracovní vzdálenost (BEZ KRYTKY) Zorné pole (X) Zorné pole (Y) Hloubka zorného pole
415x 6.0 mm 0.951 mm 0.697 mm 0.03 mm
420x 7.3 mm 0.926 mm 0.680 mm -
430x 8.0 mm 0.905 mm 0.664 mm -
440x 8.8 mm 0.884 mm 0.648 mm -
450x 10.0 mm 0.867 mm 0.636 mm -
460x 11.3 mm 0.847 mm 0.621 mm -
470x 11.8 mm 0.828 mm 0.608 mm 0.045 mm

Parametry

Výrobce Dino-Lite
Skupina Universální
Rozlišení 5 Megapixel (2592x1944)
Zvětšení Velké (více než 400x)
Rozhraní USB 2.0
Pracovní vzdálenost Standardní
Osvětlení Bílé
ESD Safe Ano
Polarizace Ne
Tělo mikroskopu Kovové
Objednací číslo 82000409
EAN 4712805476398
Typ snímače CMOS
Zvětšení 415x~470x
Objektiv Sklo s antireflexní vrstvou
Osvětlení Koaxiální, světlé pole, tmavé pole nebo jejich kombinace
Počet LED diod 8
Zapínání/vypínání osvětlení Ano
Barva světla Bílá
Infračervený filtr IR cut-filter >650 nm
Difuzér Ano, N3C-D
Emisní filtr Ne
Makro ZOOM Ne
Pracovní vzdálenost Standardní
Materiál Hliník
Mikrospínač spouště Ano
Zámek zvětšení Ano
Výstupy Obrázky, video, časosběrné video
Počet snímků Až 30/s
Rozhraní USB 2.0
Kompatibilita Windows XP,Vista,7,8 & 10
Software Windows - DinoCapture 2.0
Podporované formáty obrázků (Windows) BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Podporované formáty videa (Windows) WMV, FLV, SWF
Standardní zobrazení DirectShow, UVC
Měření Úsečka, úhel, kruh, kruh pomocí tří bodů atd.
Kalibrace Ano
Speciální funkce FLC, AMR, Koaxiální osvětlení

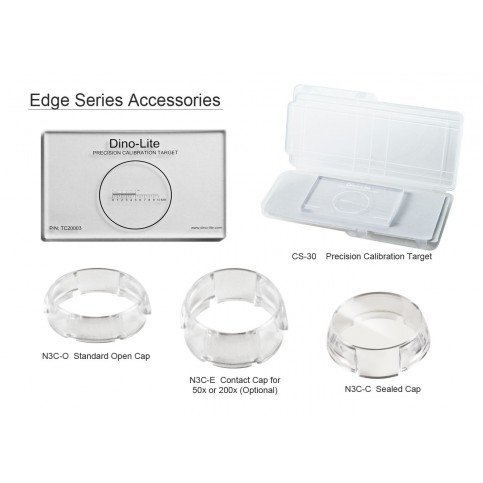

Příslušenství N3C-O Otevřená standardní frontální krytka, N3C-C Uzavřená frontální krytka, N3C-E Rozšířená frontální krytka
Rozměry 10,7 cm (délka) x 3,2 cm (průměr)
Hmotnost 139 g
Délka přívodního kabelu 1,8 m
